故障インジケータ

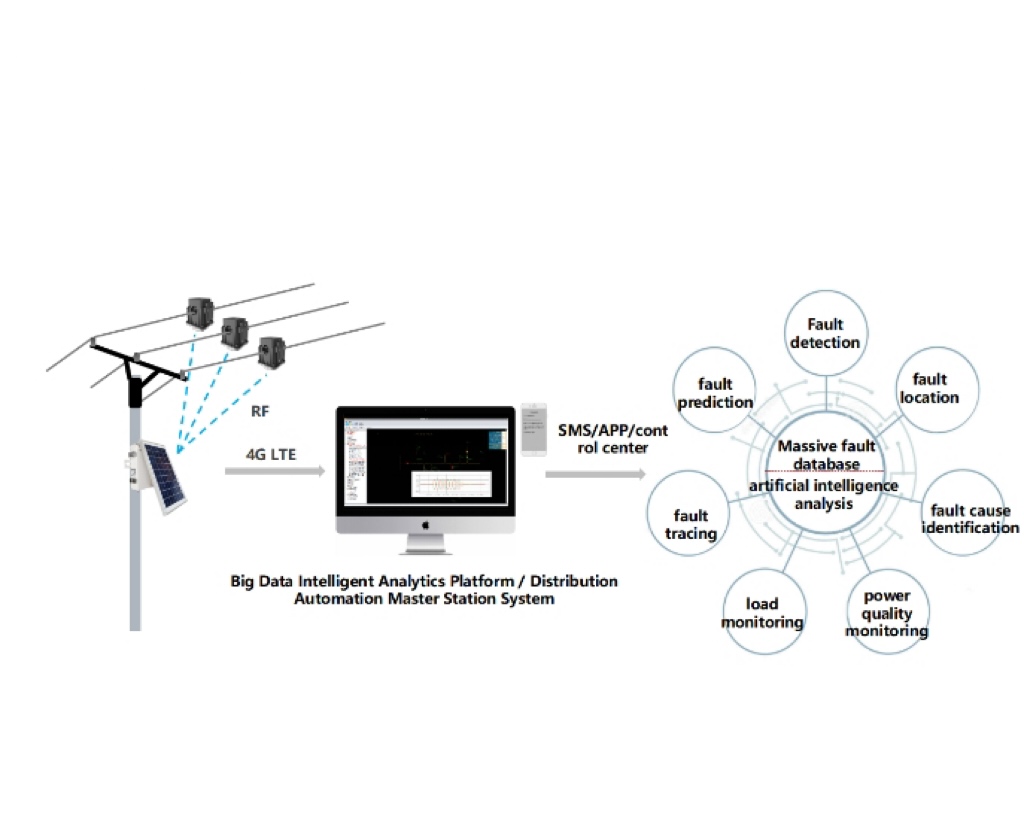

故障インジケータは10kV架空線路に適用され、線路負荷のリアルタイム監視および線路故障の正確な識別と位置特定を可能にします。

1. 短絡故障検出において100％の精度を実現し、地絡故障検出においては955％の精度を達成。

2. 装置寿命は8年以上で、1Aの電流での効率的なエネルギー収集と0.5％の高精度サンプリングを実現。

技術仕様	パラメータ値
動作温度 ((°C)	-40~+70
保護レベル	データ収集ユニット IP68；データ集約ユニット IP55
地絡検出精度	金属地絡は100%に達成；低抵抗地絡は100%に達成；アーク地絡は100%に達成；高抵抗地絡（2kQ以下）は90%に達成。

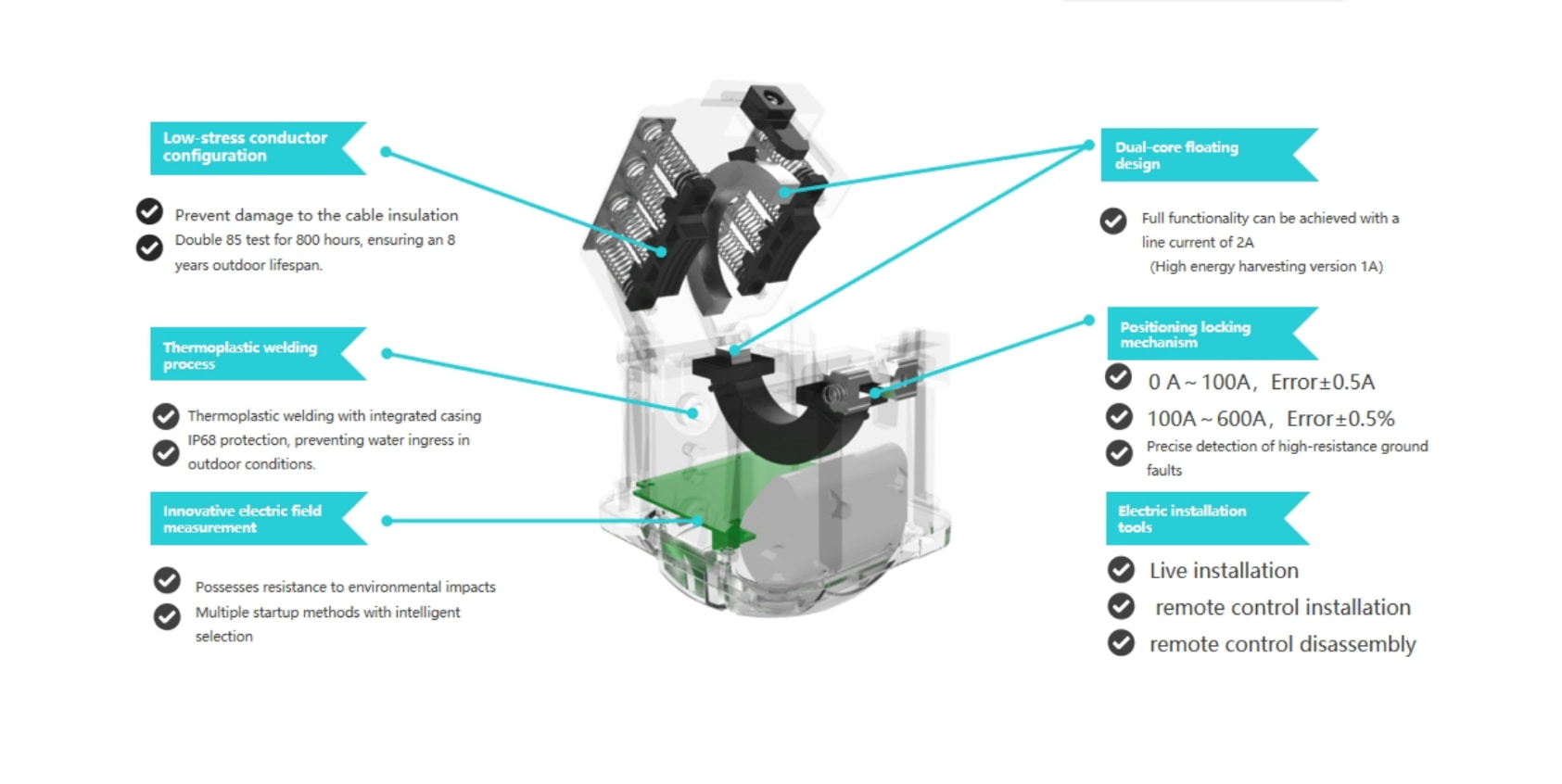

負荷電流監視精度	0A～100A、≤±0.5A；100A～600A、≤±0.5%
消費電力（mW）	定常状態での消費電力≤80
三相同期誤差(μs)	≤100
波形記録トリガー条件	電流急変、位相電界強度急変、零相電流急変などにより、同一グループトリガーを実現。閾値は設定可能
1サイクルあたりのサンプリング点数	≥256
定常状態記録誤差	0A～100A時，≤±0.5A 100A～600A時，≤±0.5%
過渡状態記録誤差	≤10%
起動時間誤差(ms)	≤20
三相時刻誤差(μs)	≤20
波形記録範囲	起動前6サイクル以上、起動後10サイクル以上

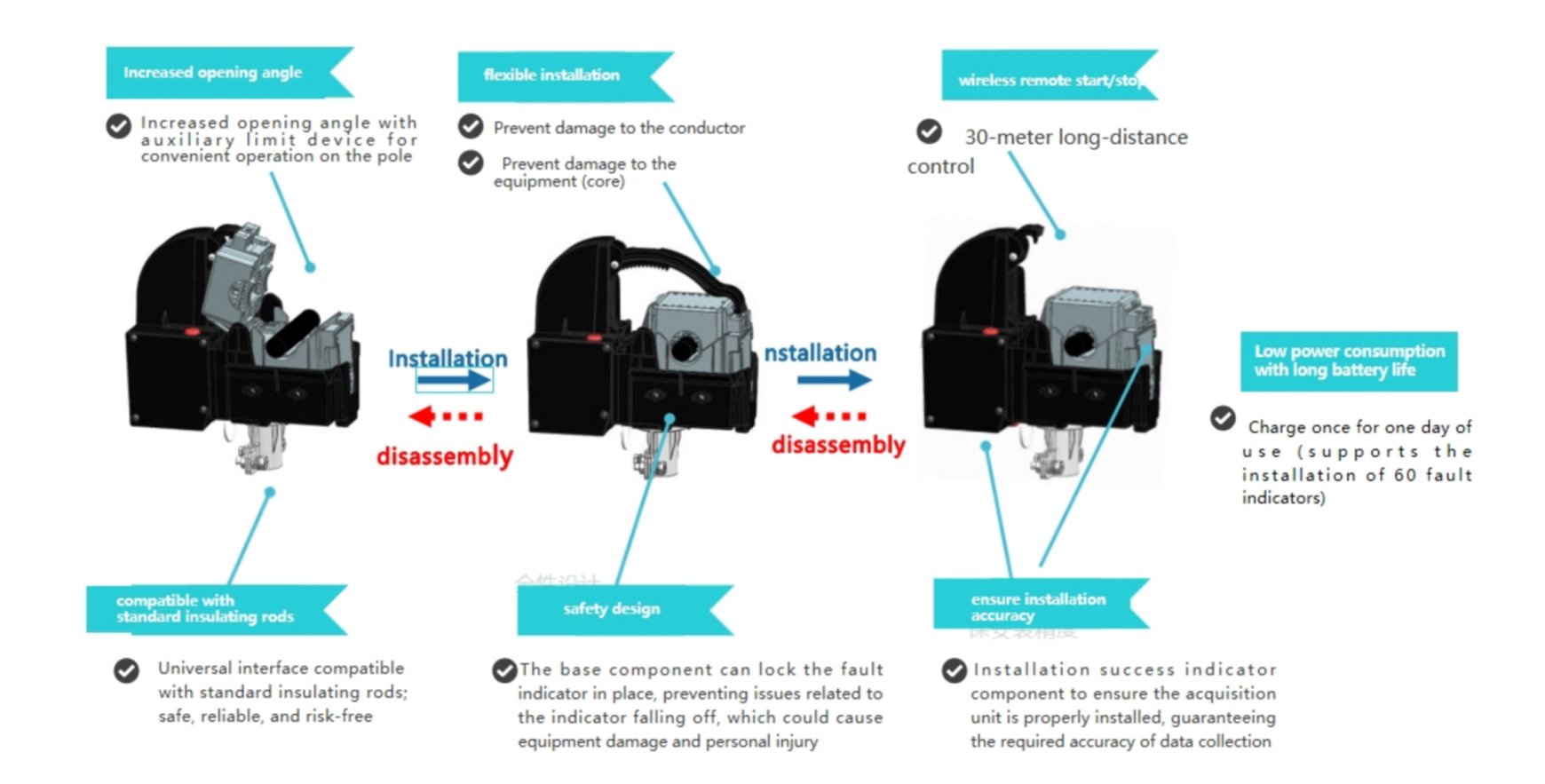

取り付け方法	屋外架空線のライブ設置
線路電流(A)	0~630
寿命	≥8歳
